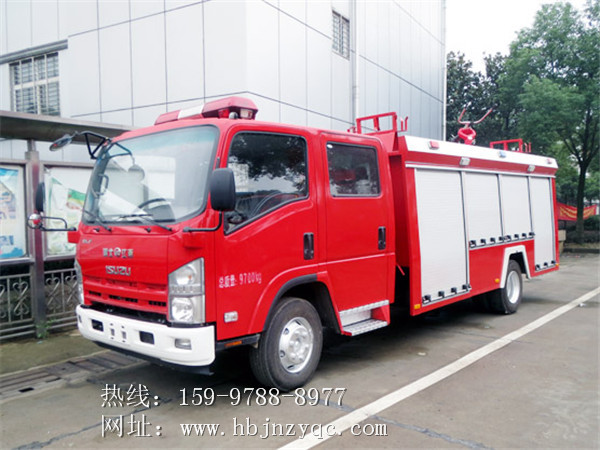

重庆五十铃3吨消防车配置介绍

更新日期:2018/12/26  来源于:www.hbjnzyqc.com  作者:江南专汽  点击次数:


序号

名称

五十铃3吨消防车配置参数

整车性能

JDF5100GXFSG30/Q型水罐消防车 ,采用庆铃五十铃汽车股份有限公司生产的QL11009LARY型载货汽车二类底盘改装。改装双排驾驶室,可载乘人员1+1+4人。整车载液量为: 3000kg。罐体材质为优质不锈钢罐;配备国产CB10/40型消防泵,国产PS30型消防水炮。该车具有操作集中、维修简便的特点。

整车消防性能符合GB7956要求;底盘通过国家强制性产品认证;发动机排放符合GB17691-2005第五阶段限值的规定要求(国V标准);整车通过3C认证并列入工信部汽车新产品公告。

1

底盘

底盘型号   QL11009LARY

制造商庆铃汽车股份有限公司

发动机额定功率    141kw

发动机排量 5193mL

发动机排放标准    V

轴距   4475mm

驱动方式   4×2

最大允许总重 10000kg

最小转弯直径 16m

最大扭矩/转速 500Nm/15002000/ 比功率:>13.9

最高车速   100km/h

变速箱形式手动

加装刹车淋水系统

2

驾驶室

      平头、四门、双排座

司乘人员数    1+1+4

空呼器座椅 4

架驶员位置左置

      原车仪表板处设置消防操纵仪表板及警灯控制盒,加装

1、警报器;

2、取力器控制开关及指示灯;

3、附加电源开关;

4、车厢照明灯、后照明灯、频闪灯开关等;

驾驶室可以翻转,便于发动机的维修。

3

水罐

结构   全金属焊接结构,内设纵、横防荡板,格间留有人孔,符合国家标准。框架整体防腐蚀处理。

材质  不锈钢罐,厚度为432(底板:侧板:防荡板);

容量   3500kg

水罐

设置   人孔:设1DN450人孔,带有快速锁定/开启装置。

    溢流口:设1DN50溢流口。

    放余水口:设1 DN40水罐放余水口,配球阀。

    注水口:车身两侧各设1DN80内扣式接口。

4

消防泵及管路系统

型号   CB10/40型车用消防泵

型式   常压离心泵

额定流量   40L/s

额定压力   1.0 Mpa

最大吸水深 7m

引水装置   滑片泵

引水时间   35s

吸水管路  水泵设2DN100螺纹式进水口,分别布置在车身两侧。

注水管路   车厢左右两侧各有1DN80侧注水口,

泵房内设置1DN80上充水口。

出水管路   左右两侧各有1DN80内扣式出水口。

冷却水管路:管路中配冷却水管 管路中配冷却水管路,进出水管路中各配一不锈钢球阀。

控制面板:泵房内控制仪表包括压力表、真空表、转速表、水罐液位计、泡沫罐液位计等,并在显目位置设有中文操作流程图及永久性标识、标牌等。

5

消防炮

型号   PS30水炮

流量   48L/s(可调)

旋转角度   360°水平回转

仰俯角度   俯角≤-15,仰角≥+45

射程   水≥60m

6

器材箱

按照消防实战需要,根据消防操作程序,使用防锈蚀、防振动、防脱落、防划伤、旋转、推拉或抽拉式的专用夹具固定所有随车器材,器材布置合理、紧凑、装夹牢固、标示醒目,两个动作内可取用任何器材,可实现就近取放、多人操作,互不干涉。

材质   主框架结构采用优质型钢焊接;地板及内封板采用阳极氧化铝板,外封板采用优质钢板。

箱门   卷帘门采用铝合金带拉手结构,具有良好的密封性和防尘功能;

踏板   车厢两侧各有2个翻转踏板,防滑设计。

整体式结构:前部器材室、中部内藏式载液罐、后部泵室;

中部内藏式载液罐两侧有侧器材室;

两侧各设3扇铝合金卷帘门,尾部设上翻门;

尾部设上车爬梯,车顶配置拉梯架及吸水胶管固定装置。

7

电器系统

附加电气   独立电路

辅助照明   泵房及器材箱设有照明灯;操纵仪表板上设有照明、指示灯等,可充分照明和观察。

警灯   TBD081121

警报器100W    CJB80BD

车厢外两侧上方配有欧式工作灯下方安装安全标志灯,

频闪灯车身两侧配备2只频闪灯。

火场照明   车顶后部安装60W火场照明灯1

8

外观

面漆:美国杜邦漆

颜色:车体外表面主色为R03消防红

9

随车器材清单

1、吸水管 125mm×2m 4

2、滤水器及引绳 125 1

3、吸水管扳手       2

4地上或地下消火栓扳手 1

5、干线消防水带 80mm×20m(20)     6

6、支线消防水带 65mm×20m(20)     6

7、异型接口 6580 2

8、异型接口(80内扣/卡式雄口)        1

9、异型接口(80内扣/卡式雌 口)1

10、异型接口(65内扣/卡式雄口)1

11、异型接口(65内扣/卡式雌口)1

12、开关直流水枪      2

13、(多功能水枪)无后座力水枪    1

14、三分水器   80/653 1

15、集水器 128/802-1.6 1

16、阻水器     1

17、异径接口(消火栓专用)125mm100 1

18、水带护桥      1

19、水带挂钓      2

20、水带包布     4

21、救援剪      1

22、消防铁锤   1

23、消防平斧   1

24、消防捞钩   1

25、消防铤     1

26、安全绳     1

27、两节拉梯 6米、 1

28、单杠梯     1

29、挂钩梯     1
