| JDF5160GSSL5型洒水车 发动机参数 | |||
| 发动机型号 | 发动机生产企业 | 排量（ml） | 功率（kw） |
| ISB180 50 | 东风康明斯发动机有限公司 | 5900 | 132 |
| JDF5160GSSL5型洒水车 底盘参数 | |||
| 底盘型号： | DFS5160GLJ2 | 燃油种类： | 柴油 |
| 轴 数： | 3 | 前 轮 距(mm)： | 1916 |
| 轴 距(mm)： | 3500+1250 | 后 轮 距(mm)： | 1876/1876 |
| 轮 胎 数： | 6 | 轮胎规格： |
12.5R20
|
| JDF5160GSSL5型洒水车 产品主要技术资料 | |||
| 产品名称： | JDF5160GSSL5型洒水车 | 外型尺寸(mm)： | 8170,8370×2500×2850 |
| 底盘型号： | DFS5160GLJ2 | 货厢尺寸(mm)： | ×× |
| 前排乘客： | 2,3 | 额定载客(人)： | |
| 总 质 量 ： (kg) | 16050 | 接近/离去角(° ) | 38/12 |
| 额定质量： (kg) | 8120,8055 | 前悬/后悬(mm)： | 1250/2170,1250/2370 |
| 整备质量：(kg) | 7800 | 最高车速(km/h)： | 95 |
| 排放标准： | GB17691-2005国Ⅴ,GB3847-2005 | ||
| 整车说明： | 罐体有效容积8.45立方米;罐体外形尺寸(长×长轴×短轴)(mm):4350×2180×1290;选装后部不带工作平台,对应外形尺寸长8170mm,选装后部爬梯,选装顶部走道;ABS型号为3631010-C2000,生产厂家为东科克诺尔商用车制动系统(十堰)有限公司;侧面防护及后下部防护装置材料材质:Q235,连接方式:焊接加螺栓连接;后下部防护装置断面尺寸(宽×高):30×200(mm),离地高度:490mm;主要专用装置为罐体,用于洒水和园林绿化. | ||

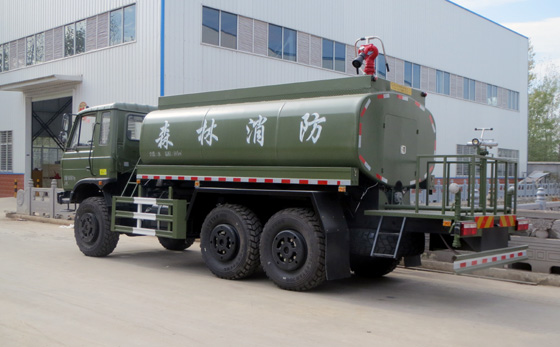

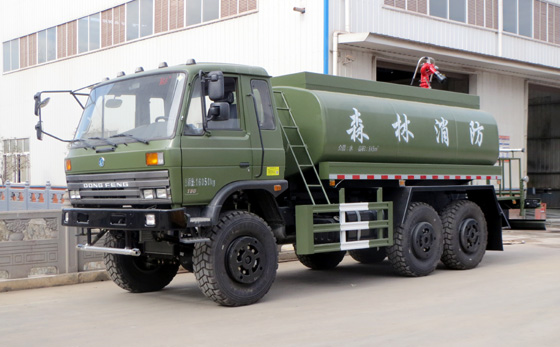

车辆详细描述
一、 整车
1. 外廓尺寸：8170/8370 mm×2500 mm×2850 mm
2. 乘员人数：2，3
3. 水罐：容积8450 L
4. 水泵：流量40L/S@1.0MPa
5. 水炮：流量40L/S@0.8MPa，射程不小于60m。
二、 底盘
1. 型号：东风 DFS5160GLJ2

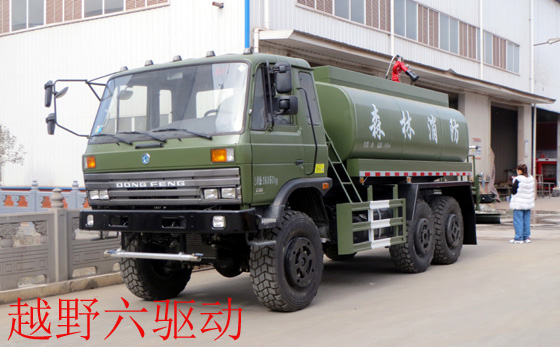

2. 驱动型式：6×6
3. 轴距：3500+1250mm
4. 发动机：型号为ISD210-50，直列六缸、水冷、高压共轨、增压中冷柴油发动机
l 额定输出功率为：155KW
l 排放标准：国Ⅴ
5. 变速箱：机械式手动变速箱，6个前进档
6. 转向系统：左置，液压助力转向，方向盘高度和角度可调
7. 制动系统
l 行车制动：真空助力制动
l 驻车制动：中央鼓式制动
l 辅助制动：发动机排气制动
8. 最高车速：95km/h
9. 取力器：全功率夹心式取力器，电磁阀控制，飞溅润滑。
三、 驾乘室
1. 结构：整体钢骨架焊接平头驾驶室，固定型。
2. 布局：单排双门，乘员人数为2，3。
3. 设备：除原车设备外，还装有取力器开关、侧标志灯开关、手油门等。
四、 上装
(一) 罐体
1. 容积：,8450L（水）。
2. 结构：
l 方圆焊接结构，内设防荡隔板和防浪孔。
l 人孔及人孔盖1套，直径φ500 mm。
l 注水管位于罐体右边，通径为DN65。
l 排污管1个，位于罐体底部，通径为DN40。
3. 材质：采用优质碳钢材料焊接而成，筒体厚度为4mm，封头厚度为4mm。内壁全部做防腐处理，经久耐用。
4. 设备：
l 人孔盖：带快速锁紧及开启装置，开启快捷、安全。
l 排污阀：手动控制
5. 顶部：采用全防护围栏，可放置部分工具，并确保人员安全。
6. 尾部：配备可供消防人员上下的爬梯。
五、 消防泵及水路系统
1． 消防泵
l 型号：CB10/40 车用消防泵
l 安装位置：后置
l 流量及压力：40L/S@1.0MPa
l 引水时间：≤35秒（7米吸深时）
2． 消防炮
l 型号：PS40 车载手动炮
l 安装位置：泵室顶部
l 流量及压力：40L/S@0.8MPa
l 射程：不小于60m
l 旋转角度：360°
l 俯仰角；-15°～60°
3． 消防管路
l 罐吸水管路：DN125，带手动蝶阀，右置向前
l 外吸水管路：DN125，后置向后
l 炮出水管路： DN80，带止回阀，顶置向上
l 水带出水管路： 2×DN65，带手动球阀，顶置左右各1
l 泵往罐注水管路：DN50，带手动球阀，右置向前
l 消防栓注水管路：DN65，带管牙扪盖，罐体右侧
l 放余水管路：位于泵、罐体及管路的最低处，以防泵、罐及管路等在低温状态下冻裂。
六、 电气系统
1. 车辆两侧装有3个符合国家标准的侧标志灯
2. 尾部装有符合国家标准的示廓灯、组合尾灯和牌照灯。
3. 操纵系统：各种仪表和开关集中布置在泵室尾部的仪表板上，包括耐震型压力表、耐震型真空表、水泵引水开关，并在仪表板上附有消防水路系统工作原理和操作说明。
七、 器材配备及布置
1. 配备原则
l 客户有特殊需求时，根据客户的需求配备
l 客户没有特殊需求时，按照公司的企业标准配备
