前 言
感谢您购置了我公司产品,为了您能更好的使用我公司产品,利用该车创造效益,我们特为您提供该车使用说明书。
怎样使您购置的吸污车获得最佳效能,是我们和您共同的目标, 但更多的是取决于您对车辆操纵的熟练程度和对车辆保养的好坏,我公司强烈地希望您在使用之前,能读通本说明书,并对其中介绍的结构了如指掌,我们将与之相应的二类汽车底盘《使用说明书》作为说明书的附件一道提供给您。

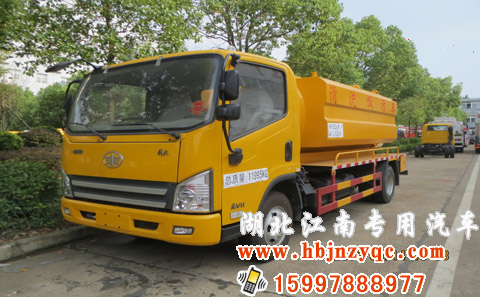

我公司生产的吸污车采用国内优质二类汽车底盘改装而成,其吸收了国内外同等车之优点,具有结构合理、性能可靠、操作方便、外形美观等优点。
它具有结构紧凑、操作简便,适用于环卫、市政、煤矿、公路等单位使用。真空泵是吸污车的心脏,采用国外先进工艺创作。真空吸污车的使用是您的最佳的选择!
一、真空系统图和说明
真空泵工作时,气路中气流的流经顺序为:罐内带有一定湿度的空气,首先进入水气分离器,在这里水被分离出来后,流回罐内,气体沿着气路管道,经四通阀到达真空泵进气口,气体在泵内和泵的滑油混合,经泵在压缩腔从排气口啧出,油气混合物经油气分离器分离,分离出的油流进油箱,混合气进入四通阀,最后排入大气。
路内气流的方向,气流方向正好与抽液时相反,由真空泵把外界空气压入罐内,使之产生一个大气压的压强 , 从而把液体从罐内经排液阀排出,其它部分工作原理与抽液时相同。
二、真空泵技术资料
为了更好的使用真空吸污车,必须技照操作程序使用,切记维护保养,发挥吸污车的作用。为减轻劳动强度作出贡献。
旋片式全钢系列真空泵是真空吸污车,吸粪车心脏部件,广泛用于市政、环卫、各种罐体机械及装车,XD-44真空泵已达到国内先进水平,在同类产品中,占领先地位、质高一筹。经过三十多年研究改造,使它结构紧凑,性能优良,是吸污车、吸粪车唯一的选择。
1、技术参数
型号 |
转速 (r/min) |
抽率 (L/S) |
功率 (KW) |
真空度(绝对压力) (Kpa) |
XD-80 |
1000 |
80 |
10 |
2.6 |
XD-44 |
500-600 |
44 |
5 |
5.3 |
XD-30 |
30 |
3 |
5.3 |
2、注意事项
(1)、在安装时轻拿轻放,不允许锤打、敲击。
(2)、使用前在泵内预先加油200毫升左右,清洁真空泵油。
三、操作规程
1、发动机启动后气压表压力达到 6 公斤后,踏下离合器打开取力器电磁控制开关的同时缓慢松开离合器,取力器带动齿轮油泵及吸污泵开始工作。
2、吸污泵开始工作后,真空泵的额定转速为500-600转/分,不允许高速运转,请按照发动机转速以怠速最高不超过1000转/分为益。然后开启四通阀手柄至“吸”的位置,同时将埋吸管放入深井或所吸处,当真空压力表显示负0.6-0.7时,即打开罐体上控制吸管的球阀,开始吸污工作。
3、注意观察外视镜,当灌体内污泥至所定位置(外视管显示警示线以下),立即将四通阀转换至中间位置,使罐内多余真空排出。防止满罐造成真空泵损坏。
4、将球阀关闭,罐体球阀扳至关闭状态。当排除罐体内污泥时,首先将罐门后球阀打开放出污泥。放出污泥可采用加压方法。将手柄扳至“排 ”的位置,加正压排出,然后将四通阀手柄扳至中间位置。卸压后方可打开罐门锁紧装置,操作液压手柄,开启后罐门消除残留物。
5、将罐体顶起时,罐体罐门开启后,不要随意移动车辆。
6、注意千万不要将罐体内存有污泥时顶起罐体。以免发生危险造成翻车现象。
②四通阀扳至是否到位或方向是否正确。
(1)、第一次保养时间为工作10 次后,更换20号机油(北方应使用北方专用真空泵油。油太稠泵无法正常吸入,使泵处于无油工作状态 , 泵如缺油第一会降低真空段,第二泵会损坏)。打开下盖闸阀放油,然后重新上油到设定位置。( 外视镜上第三螺丝为界线上油过多后自然自四通阀下罐排出)。
(2)、第二次保养时间为3个月后,打开油气分离器下盖,用柴油清除残留物,然后锁紧下盖,重新上20号机油至设定位置。(视镜观察)
(3)、第三次为半年期,经常观察油面,即时补充20号机油(北方应使用北方专用真空泵油。油太稠,泵无法正常吸入,使泵处于无油工作状态,泵如缺油第一会降低真空度,第二泵会损坏)。
8、真空吸污车使用过后,需经常更换20号机油,清洗油气分离器。保证真空泵具有良好的效果和使用寿命。
9、油气分离器是真空泵的供油系统。
10、当操作出现故障时即刻与我厂联系。
11、注意事项:
(1)罐体门伸出时有抖动现象时,检查油箱油画是否过少或者多路倒有堵塞现象。
(2)当真空泵达不到所需真空度,检查是否有漏气现象。
①后罐门密封圈是否锁紧。
③球阀是否关闭彻底。
④操作不当,真空泵进有污水都会影响真空效果不佳现象。
(3)分离器油画过低,供油不足,使真空泵效果减退。
(4)真空泵发热与更换20号机油有关,不要用商标浓度过大机油,长期使用后机油混浊都会有影响。真空泵温度测试为常温下正20 ℃为宜。温度过高应立刻停车。检查后方能继续工作。
