德国进口压缩空气泡沫消防车简介

更新日期：2021/7/12 来源于：www.hbjnzyqc.com 作者：江南专汽点击次数：

1、概述

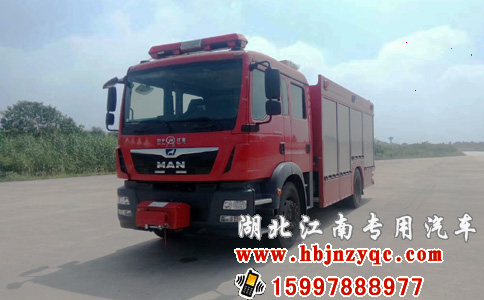

JDF5160GXFAP40型压缩空气泡沫消防车，采用德国曼恩商用车股份公司生产的TGM18.290消防车底盘改装而成。整车由消防员乘员室和车身两大部分组成，乘员室为原装双排驾驶室，可乘坐2+4人,该车为内藏罐结构，车身前部为器材箱,中部为水罐，水罐两侧为器材箱，后部为泵房。载液罐体为304不锈钢，与底盘采用弹性连接，载水3000kg，泡沫液量1000kg，装备了德国迈凯生产的MicroCAFS3000型消防车用压缩空气泡沫系统，额定压缩空气泡沫流量50L/S，可支持8支400L/min流量的CAFS泡沫枪同时作战；沿消防楼梯往上铺设380M水带，支持2支400L/min流量的水枪使用CAFS同时灭火作战，末端枪口压力5bar。广泛应用于地下、石油、化工、大型商场、高层住宅、重点文物、车站码头等。特别节省水和泡沫液，高效环保，而且不会造成二次伤害。该系统操作简单，免维护，一键即可出CAFS，使用完后无需对泡沫泵进行清洗。

压缩空气泡沫消防车具备以下优越性能：

1.单车垂直100米高楼层供给压缩空气泡沫，末端枪口压力不低于6bar，流量＞1000升/分钟，供给到达时间不大于10分钟；

2. 单车可出8支400升/分钟消防枪喷射压缩空气泡沫；

4. 单车水平铺设500米干线水带，末端使用1000升/分钟消防枪喷射CAFS且枪口压力不低于6bar；

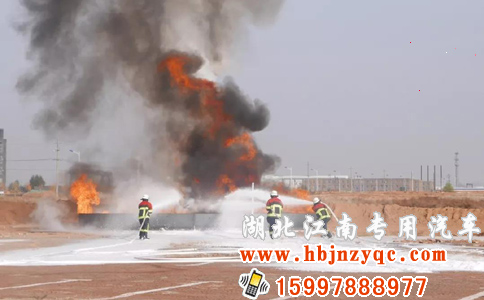

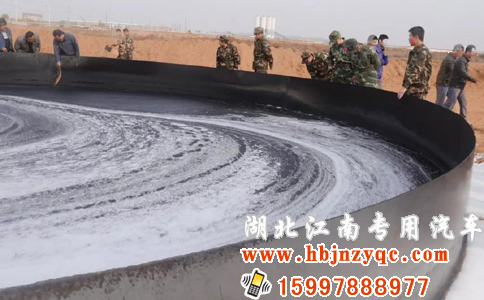

4. 单车打灭＞600个充分燃烧的橡胶轮胎火时长不超过5分钟。

整车消防性能符合GB7956.6-2016压缩空气泡沫消防车标准要求；底盘通过国家强制性产品认证；发动机排放符合GB17691-2005第五阶段限值的规定要求（国Ⅴ标准）；整车通过国家消防装备质量监督检验中心检测。

2、整车主要参数

外廓尺寸	9110×2500×3370mm
最大总质量	15580kg
载液量	载水3000kg，泡沫1000kg（可分A、B罐各500kg）
最高车速	95km/h
消防泵额定流量	50L/s 1.0MPa
比功率	213/15.8=13.4
接近角/离去角	14°/11°

3、 底盘主要参数

型号	MAN TGM18.290
制造商	德国曼恩商用车股份公司
发动机额定功率	213kw
发动机排量	6800ml
发动机排放标准	GB17691-2005国 = 5 \* ROMAN V
驱动形式	4×2
轴距	4725mm
最大允许总重	18000kg
最小转弯半径	≤19m
变速箱	手动
取力器	原装变速箱取力器

4、驾乘室

结构	DK原装双排驾驶室
司乘人员数	6人
驾驶员位置	左置
设备	原车仪表板处设置消防操作仪表板及警灯控制盒，加装 1、警报器； 2、取力器控制开关及指示灯； 3、附加电源开关； 4、液晶屏（含电源控制、仪表显示以及倒车后视功能）。

5、 上装结构及性能参数

总体布置	整车由器材箱、罐体和管路几大部分组成，车身布置采用三分体式结构，前部为器材箱，中部为水罐，罐体两侧为器材箱，后部为泵房，罐体为平行六面体厢式容罐。器材箱采用铝型材连接结构，表面粘贴铝板，罐体采用304不锈钢。

器材箱

结构	主框架结构采用优质铝型材连接，外装饰板采用铝板粘接，车顶防滑，可行走，两边设翻转踏板，防滑设计。
器材箱	器材箱前部为通仓，分别安装升降照明灯、发电机等，中部为内藏式水罐，水罐两侧为器材箱，器材箱用以放置水带等消防器材。器材箱室内根据需求设储物盒。侧下裙边设有工具箱及卷帘门，可放置小型工具。
泵房	泵房位于整车后部，两边设铝合金卷帘门，后部为铝合金有机玻璃上掀门，泵房内有照明灯，泵室两侧可放置部分常用器材。
泵房	保温位置：安装燃油加热器（根据客户地理位置进行选装）
爬梯及上车拉手	后爬梯采用铝合金两节翻转爬梯，使用，使用时离地不超过350mm，上车拉手采用表面带凹槽防滑圆钢管，表面喷塑处理。

水罐

容量	3000kg
材质	304不锈钢，厚度为4mm
罐体固定	与底盘车架弹性连接
罐体设置	人孔：设DN460人孔1个，带有快速锁定/开启装置
	溢流口：设DN65溢流口1个
	放余水口：设1个DN40水罐放余水口，配球阀
	注水口：在水罐左右两侧各接1只DN65接口
	进出水口：设1个水罐到水泵进水管，DN150阀门，可气动、手动控制，设1个水泵至水罐充水管，DN65阀门，可气动、手动控制

泡沫罐

容量	1000kg（可分A、B罐各500kg）
材质	304不锈钢，厚度为4mm
罐体固定	与底盘车架弹性连接
罐体设置	人孔：设DN460人孔1个，带有快速锁定/开启、自动泄压装置
	溢流口：设DN40溢流口1个
	放余液口：设1个DN40泡沫罐放余液口
	出泡沫口：设1个DN40泡沫罐到水泵出泡沫管

6、德国迈凯MicroCAFS3000压缩空气泡沫系统

1、水泵

材质	泵壳采用铸铝等海水级防腐金属材质，可防海水侵蚀，过流部件采用不锈钢、青铜或铝合金等高抗腐蚀性材料，密封性优良，免润滑，免维护型。
形式	安装形式及性能
额定流量	≥3000升/分钟
出口额定压力	1.0MPa
真空性能	真空度≥90%，吸深在7.5 米时的引水时间小于48秒
泵吸水口	一个直径125 毫米的吸水口( 需接外吸水管 )，吸水口满足泵的最大出水需要，泵进口既可负压进水，也可正压进水。
稳压系统	电子控制系统能自动准确地保持泵压的稳定，使灭火系统产生的A、B 类泡沫灭火剂始终保持在最佳稳定值。
密封	免油、免维护，机械密封。

2、 泡沫泵

适用泡沫	A 类泡沫、B 类泡沫及所有类型国产泡沫原液。
压缩空气泡沫灭火剂流量	产生的压缩空气泡沫灭火剂流量≥3200升/分钟。
全自动压缩空气泡沫混合室	符合ISO-7076.5标准的独立压缩空气泡沫混合室，可根据用户要求预置泡沫混合比例，可适用于0.1%-6%的A、B 类泡沫，以及其他任何类型消防泡沫液，设置1个外部吸入口。
出水管路	泵房左右两侧各设2个DN65水口，带截止阀和扪盖，右侧接有30米长快攻电动卷盘。

3、 空气压缩机系统

型式	水冷式、油润滑、螺杆式空气压缩机。
额定供气流量	≥3000升/分钟。
工作压力	额定工作压力8bar，最大工作压力可达10 bar。
