五十铃2吨水罐消防车

更新日期:2021/2/28  来源于:www.hbjnzyqc.com  作者:江南专汽  点击次数:
五十铃2吨水罐消防车
五十铃2吨水罐消防车
五十铃2吨水罐消防车

JDF5070GXFSG20/Q6型水罐消防车 发动机参数
发动机型号 发动机生产企业 排量(ml) 功率(kw)
4KH1CN6LB 庆铃五十铃(重庆)发动机有限公司 2999 88

JDF5070GXFSG20/Q6型水罐消防车 底盘参数
底盘型号: QL1070BUKWY 燃油种类: 柴油
轴 数: 2 前 轮 距(mm): 1504
轴 距(mm): 3815 后 轮 距(mm): 1425
轮 胎 数: 6 轮胎规格: 7.00R16 14PR,7.00-16 14PR


JDF5070GXFSG20/Q6型水罐消防车 产品主要技术资料
产品名称: JDF5070GXFSG20/Q6型水罐消防车 外型尺寸(mm): 6805×1960×2950
底盘型号: QL1070BUKWY 货厢尺寸(mm): ××
前排乘客: 2+3 额定载客(人):
总 质 量 : (kg) 6750 接近/离去角(° ) 24/14
额定质量: (kg) 1850 前悬/后悬(mm): 1015/1975
整备质量:(kg) 4525 最高车速(km/h): 95
排放标准: GB3847-2005,GB17691-2018国Ⅵ
整车说明: 罐体总容积:1.85立方米;罐体尺寸(长×宽×高):1795×1000×1080(mm);装液压制动系统时,ABS及其控制器型号/生产企业对应关系为::APG3550500A/浙江亚太机电股份有限公司,CM4YL/广州瑞立科密汽车电子股份有限公司;装气压制动系统时,ABS及其控制器型号/生产企业对应关系为:CM4XL-4S/4M/广州瑞立科密汽车电子股份有限公司;侧面防护及后下部防护装置材料材质:Q235,侧面防护为整体式结构;后下部防护装置连接方式:螺栓连接;断面尺寸(宽×高):100×100(mm),离地高度:445mm;主要专用装置有消防泵,消防炮.

一、整车参数:




二、上装参数:

1整车描述

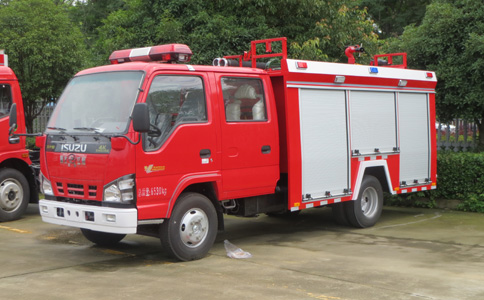

JDF5070GXFSG20/Q6型水罐消防车,采用庆铃QL1070BUKWY底盘改装而成。整车由消防员乘员室和车身两大部分组成,乘员室为原装双排,可乘坐2+3,该车为内仓罐结构,车身前部为水罐+器材箱,后部为泵房。载液罐体为优质碳钢,与底盘采用弹性连接,载水1850kg(容积最大可做3000kg),装备了上海雄真消防设备有限公司生产CB10/30-XZ型消防泵,额定流量30L/S,车顶安装成都威斯特消防机械有限公司生产的PS30W型车用消防炮。该车辆结构紧凑,配置完备,机动性强,能够及时应对企业,社区或重点消防单位的火情,可以第一时间形成小型战斗力进行初期火灾的扑救和人员疏散撤离。可广泛应用于消防救援站,政府专职消防队,企业专职消防队等。

整车消防性能符合GB7956-2014标准要求;底盘通过国家强制性产品认证;发动机排放符合GB17691-2018第六阶段限值的规定要求(国Ⅵ标准);整车通过国家消防装备质量监督检验中心检测(报告编号:zb201930326)并已列入工信部汽车新产品公告,CCCF正在申报中。

五十铃2吨水罐消防车

2、乘员室

采用平头、四门,改制双排结构,3+3座,左舵,原车仪表板处设置消防操作仪表板及警灯控制盒,加装警报器、取力器控制开关及指示灯、附加电源开关。

3、上装结构

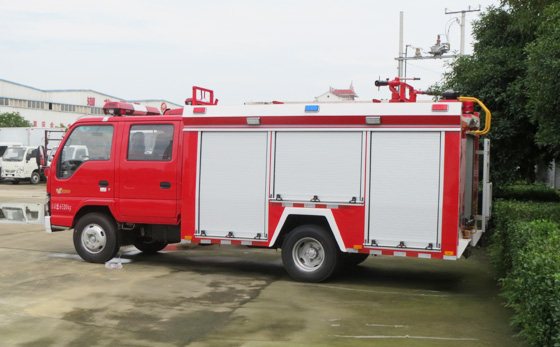

整车 整车由消防员乘员室和车身两大部分组成,车身布置采用内藏罐式结构,左右两侧为器材箱,中部为水罐,器材箱后部为泵房。所有碳钢型材及板材均采用酸洗磷化处理防锈蚀,所有零部件、标准件均采用电镀、电泳等表面表面处理工艺。所有切割件均采用激光切割机切割,保证零件精度。

主框架 主框架结构采用优质方管焊接,外装饰板采用碳钢板焊接,车顶防滑,可行走。

器材箱 器材箱位于乘员室后部,两边设铝合金卷帘门,内有照明灯。器材箱室内根据需求设储物盒。
泵房 泵房位于整车后部,两边与后边设铝合金卷帘门,内有照明灯,泵室两侧可放置部分常用器材。

五十铃2吨水罐消防车

爬梯及上车拉手 后爬梯采用铝合金两节翻转爬梯,使用,使用时离地不超过450mm,上车拉手采用表面带凹槽防滑圆钢管,表面喷塑处理。

水罐 优质碳钢,厚度为3mm,总容量5000L。内藏式罐体,内设纵、防浪板,中间开有人孔,封头、侧板、隔板均有增加强度的梯形折筋,顶板采用角铁加强,水罐能承受0.1 MPa 的静水压力,经0.1 MPa 静水压强度试验,罐体两侧面不出现明显残余变形,整体防锈蚀处理。与底盘车架弹性连接。人孔:设直径460mm人孔1个,带有快速锁定/开启装置。溢流口:设DN65溢流口1个。放余水口:设1DN40水罐放余水口,配球阀。注水口:在水罐左右两侧各接1DN65接口,进出水口:设1个水罐到水泵进水管,DN100阀门,手动控制,设1个水泵至水罐充水管,DN65阀门,手动控制。

水泵、水炮及管路

采用低压离心式CB10/20-RS型低压车用消防泵,额定流量20L/s @1.0MPa,出口压力1.0MPa,最大吸水深度7M,活塞式真空泵,最大吸水时间≤50s

采用PS20W消防炮,俯角≤-15°,仰角≥+60°,流量30L/S,射程≥55m

五十铃2吨水罐消防车
