东风7吨泡沫消防车

更新日期:2021/2/28  来源于:www.hbjnzyqc.com  作者:江南专汽  点击次数:
东风7吨泡沫消防车
东风7吨泡沫消防车
东风7吨泡沫消防车

JDF5171GXFPM70/E6型泡沫消防车 发动机参数
发动机型号 发动机生产企业 排量(ml) 功率(kw)
B6.2NS6B230 东风康明斯发动机有限公司 6200 169

JDF5171GXFPM70/E6型泡沫消防车 底盘参数
底盘型号: EQ1185DJ9CDF 燃油种类: 柴油
轴 数: 2 前 轮 距(mm): 1923,1931
轴 距(mm): 4700 后 轮 距(mm): 1865
轮 胎 数: 6 轮胎规格: 295/80R22.5,10.00R20


JDF5171GXFPM70/E6型泡沫消防车 产品主要技术资料
产品名称: JDF5171GXFPM70/E6型泡沫消防车 外型尺寸(mm): 8400×2520×3520
底盘型号: EQ1185DJ9CDF 货厢尺寸(mm): ××
前排乘客: 3+3 额定载客(人):
总 质 量 : (kg) 16800 接近/离去角(° ) 19/12
额定质量: (kg) 6800 前悬/后悬(mm): 1260/2440
整备质量:(kg) 9550 最高车速(km/h): 95
排放标准: GB3847-2005,GB17691-2018国Ⅵ
整车说明: ABS型号:J ABS,ABS/ASR-24V-4S/4M;ABS生产企业:焦作博瑞克控制技术有限公司,襄阳东风隆诚机械有限责任公司;所用材料材质、连接方式以及后部防护装置的主要尺寸参数(断面尺寸和离地高度):整体式侧防护结构,后防护装置材料:Q235,截面尺寸:120×120mm,与车辆连接方式:螺栓连接,后防护离地高度:470mm;专用功能及装置:主要专用装置有消防泵,消防炮;其他说明:罐体总容积为6.765立方米,水罐容积:5.0立方米,水罐尺寸:2730×1420×1350mm;泡沫液罐容积:1.765立方米,泡沫液罐尺寸:960×1420×1350mm;


一、整车参数:



东风7吨泡沫消防车

东风7吨泡沫消防车


东风7吨泡沫消防车

东风7吨泡沫消防车

东风7吨泡沫消防车

东风7吨泡沫消防车

东风7吨泡沫消防车

东风7吨泡沫消防车



二、 上装参数:

1整车描述

JDF5171GXFPM70-E6型泡沫消防车采用东风EQ1185DJ9CDF底盘改装而成。整车由消防员乘员室和车身两大部分组成,乘员室为原装双排,可乘坐3+3,该车为内藏罐结构,车身两侧为器材箱,中部为罐体,后部为泵房。载液罐体为优质碳钢,内部喷涂环氧底漆及环氧沥青漆,与底盘采用弹性连接,载水5000kg,泡沫液量1765kg,装备了上海茸申消防设备有限公司生产CB10/40-XZ型常压消防泵,额定流量40L/S,车顶安装成都威斯特消防机械有限公司生产的PL32型车用消防炮。该车最大的特点是载液量大、操控性好、维修简便。可广泛应用于公安消防队、厂矿企业及社区、码头等场所,扑救大型油类火灾和一般物质火灾。

整车消防性能符合GB7956-2014标准要求;底盘通过国家强制性产品认证;发动机排放符合GB17691-2018国Ⅵ第六阶段限值的规定要求(国VI标准);整车通过国家消防装备质量监督检验中心检测(报告编号:Zb202030265)并已列入工信部汽车新产品公告,CCCF已下发.

东风7吨泡沫消防车

2、乘员室

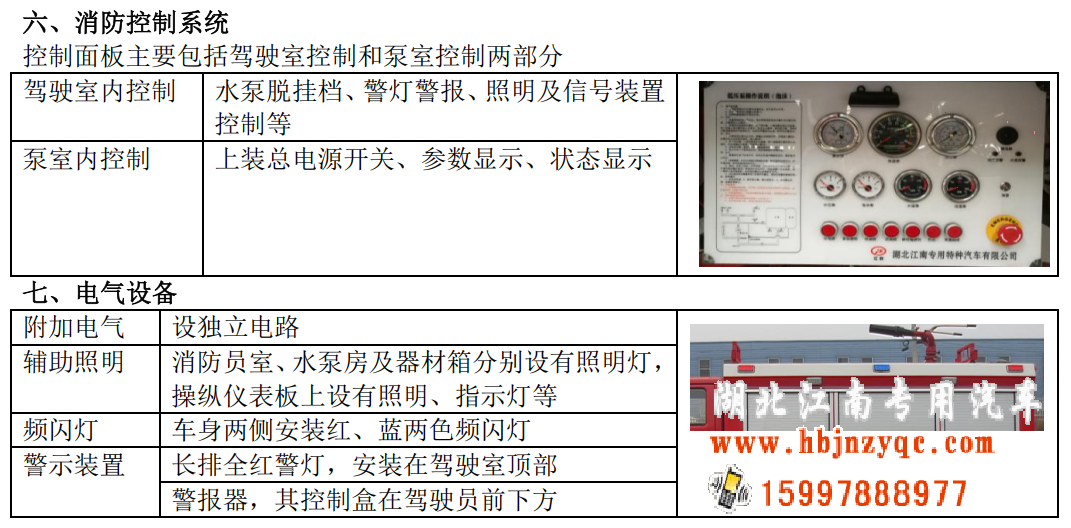

采用平头、四门,改制双排结构,3+3座,左舵,原车仪表板处设置消防操作仪表板及警灯控制盒,加装警报器、取力器控制开关及指示灯、附加电源开关。

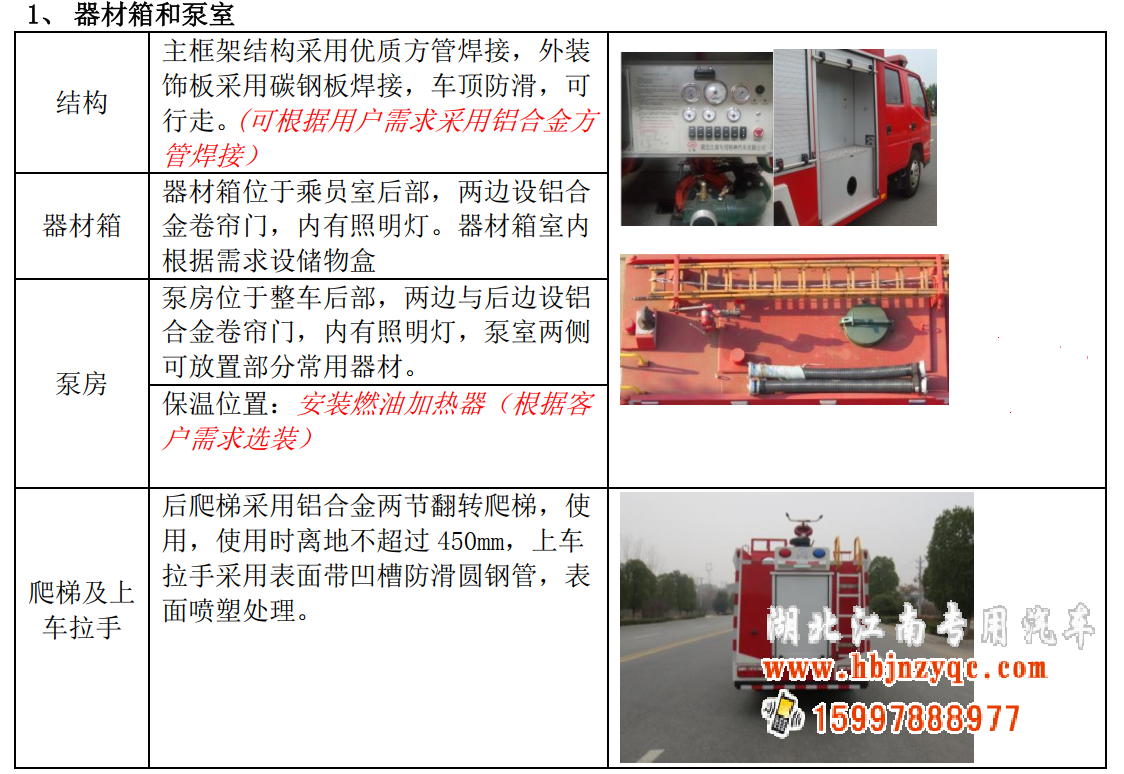

3、上装结构

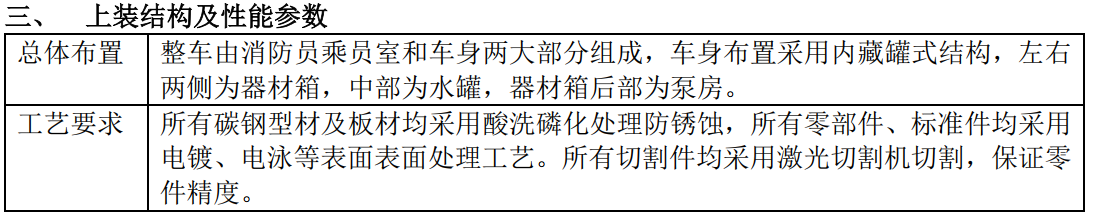

整车 整车由消防员乘员室和车身两大部分组成,车身布置采用内藏罐式结构,左右两侧为器材箱,中部为水罐,器材箱后部为泵房。所有碳钢型材及板材均采用酸洗磷化处理防锈蚀,所有零部件、标准件均采用电镀、电泳等表面表面处理工艺。所有切割件均采用激光切割机切割,保证零件精度。

主框架 主框架结构采用优质方管焊接,外装饰板采用碳钢板焊接,车顶防滑,可行走。

器材箱 器材箱位于乘员室后部,两边设铝合金卷帘门,内有照明灯。器材箱室内根据需求设储物盒。
泵房 泵房位于整车后部,两边与后边设铝合金卷帘门,内有照明灯,泵室两侧可放置部分常用器材。

爬梯及上车拉手 后爬梯采用铝合金两节翻转爬梯,使用,使用时离地不超过450mm,上车拉手采用表面带凹槽防滑圆钢管,表面喷塑处理。

东风7吨泡沫消防车

水罐 优质碳钢,厚度为3mm,总容量5000L。内藏式罐体,内设纵、防浪板,中间开有人孔,封头、侧板、隔板均有增加强度的梯形折筋,顶板采用角铁加强,水罐能承受0.1 MPa 的静水压力,经0.1 MPa 静水压强度试验,罐体两侧面不出现明显残余变形,整体防锈蚀处理。与底盘车架弹性连接。人孔:设直径460mm人孔1个,带有快速锁定/开启装置。溢流口:设DN65溢流口1个。放余水口:设1DN40水罐放余水口,配球阀。注水口:在水罐左右两侧各接1DN65接口,进出水口:设1个水罐到水泵进水管,DN100阀门,手动控制,设1个水泵至水罐充水管,DN65阀门,手动控制。

水泵、水炮及管路

采用低压离心式CB10/40-RS型低压车用消防泵,额定流量40L/s @1.0MPa,出口压力1.0MPa,最大吸水深度7M,活塞式真空泵,最大吸水时间≤50s

采用PS40W消防炮,俯角≤-15°,仰角≥+60°,流量30L/S,射程≥65m

东风7吨泡沫消防车

湖北江南专用特种汽车有限公司是一家集消防车、水罐消防车、泡沫消防车、高喷消防车、森林消防车、垃圾车、压缩式垃圾车等特种汽车公司,我公司一直以创优质服务,造用户满意产品,树国内知名品牌为企业方针,为广大用户和经销商提供质量优良的垃圾车、消防车等特种汽车产品和细心周到的服务http://www.hbjnzyqc.com/


更多详情请致电:15997888977
