一、整车技术指标
1、江特牌运兵车整车基本参数
产品商标 |
江特牌 |
公告批次 |
326 |
产品名称 |
运兵车 |
产品型号 |
JDF5040XYBJ6 |
总质量(Kg) |
4250 |
整备质量(Kg) |
3140 |
额定载客(人) |
10-12 |
外形尺寸(mm) |
6503×2098×2360,2595,2800,2860 |
接近角/离去角 |
22/14(°) |
前悬/后悬 |
933/1820(mm) |
轴荷(Kg) |
1450/2800 |
最高车速 |
145(Km/h) |
备 注 |
选装中顶(车高 2360,VIN:LJXBMDJE);随底盘选装号牌板支架,车门两侧选装不带英文装饰条,尾部选装外部标识,选装车身同色后视镜,选装车 身同色门把手及钥匙孔;车顶可单独或部分选装车顶平台,升降照明灯,车 载云台摄像机;防砸保护网为选装件;配备设备柜,监控显示器;ABS 系统控制器型号: 6C11 2M110 A*或CC11 2C405 A*,生产厂家:博世汽车部件(苏州) 有限公司;发动机最大净功率 101kw. |
2、底盘特点及主要技术参数
2.1、福特全顺新世代底盘主要特点
福特全顺是美国福特与江铃汽车联合引入中国的欧洲经典车型。全顺新世代以其福特品牌、国际品质、宽大舒适的驾乘空间、以人为本的安全设计,连续 10 年销量保持每年 30%以上的增长,是中国轻型客车市场的领军品牌。
福特全顺独有的人性化 10 大安全设计,高品质、大空间的灵活组合和上佳的舒适度,节能省油,在同行业中拥有很高的顾客满意度。
福特全顺的风阻系数只有 0.3 左右,速度感强省油省力。和谐的前脸曲线,延续到车侧的腰线,赋予全顺车流畅的动感激情。福特全顺前脸融入了福特家族化元素,视觉效果干练流畅。内饰采用了相对朴实的黑/灰配色, 错落有致的各功能分区搭配出了很强的立体感。搭载型号为DURATORQ4D226H 的柴油发动机,最大功率为 103KW,车辆采用承载式车身, 驱动方式为前置前驱。
全顺的内饰设计采用美国国家汽车工程协会(SAE)95%标准的人体工程设计,是同档车中的佼佼者。符合人体工程学原理的曲线轮廓,赏心悦目。软化方向盘和仪表板,手感细腻,色彩搭配和谐。中控板分区集成, 音响控制区、空调操控区和时钟区简便明了。大圆盘转速表和里程表清晰可见动感十足。亚光仿桃木纹饰板富有质感,更显高雅品位。高品质环绕立体音响,提供听觉震撼。
双安全气囊 当发生撞击,固体燃料被引爆产生氮气,约 0.03 秒内就能使气体充满,保护乘员头部和胸部。配备的双安全气囊 0.03 秒就能立即释放安全屏障,保护成员避免受到二次碰撞的伤害
Bosch 8.0 版 ABS+EBD+ESP,主动探测和分析路况,合理调整行车方向。在湿滑路面上车辆面临转向过度或转向不足时,ESP 系统能自动重新分配每个轮胎的制动力和驱动力,防止车轮打滑、车辆失控,使其拥有高级轿车的极致安全。因洞悉先机而形成前瞻视野,轻松行至既定之局。
福特 PUMA2.2L 发动机
增压器(VGT)的运用,实现发动机在全工况下高效率进气;双顶置凸轮轴及LCTV 液压摇臂系统、步进电机控制的EGR 废气再循环系统的使用, 进一步减少油耗和排放。全新PUMA 发动机,动力强、响应快、更灵活, 高效节能更进一步!
2.2、底盘主要技术参数
底盘型号 |
JX6651T-N6 |
底盘名称 |
客车 |
商标名称 |
江铃全顺牌 |
生产企业 |
江铃汽车股份有限公司 |
轴 数 |
2 |
轮胎数 |
6 |
轴距 (mm) |
3750 |
轮胎规格 |
185/75R16LT |
钢板弹簧片数 |
-/3 |
前轮距(mm) |
1745 |
燃料种类 |
柴油 |
后轮距(mm) |
1642 |
排放依据标准 |
GB3847-2005,GB17691-2018 国Ⅵ |
||
发动机型号 |
发动机生产企业 |
排量(ml) |
功率(Kw) |
DURATORQ4D226H |
江铃汽车股份有限公司 |
2198 |
103 |
3、江特牌运兵车适用范围及功能特点

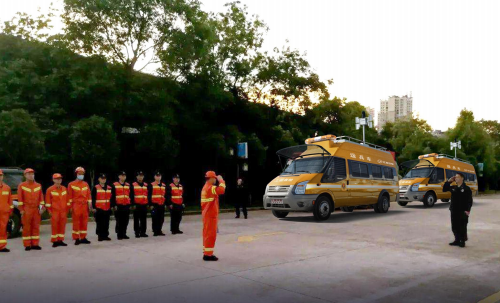

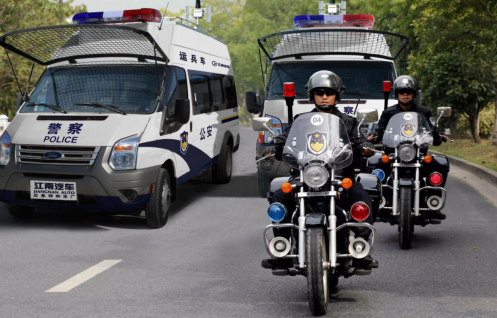

湖北江南专用特种汽车有限公司“江特牌”运兵车产品,专用于突发 自然灾害、突发安全事故或火灾等应急抢险人员输送。广泛适用于军队、 公安特勤、医疗卫生部门的自然灾害抢险、消防救援保障;以及石油、化 工、天然气、供水供电等管道的检测与抢修;还可运用于高压输变电线路、高速公路、矿山等设备故障的抢修维护等人员输送。整车主要由机动性能 较高的轻型客车底盘、车窗防护网、车顶平台、倒伏式高杆照明系统、车 内器材柜、空呼座椅、等组成。该车主要特点:
整车机动性高,通过能力强;
整车顶部设备平台及车内器材架,均采用铝合金材质轻量化设计;
车辆顶部设备平台,可集中搭载多种专用辅助设备;
车辆内部铝合金器材架,自由组合锁定,取用方便快捷;
配备专用制式标识及灯具,辨识度高。4、江特牌运兵车主要配置及功能介绍

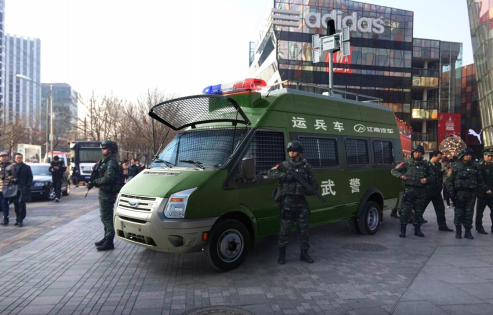

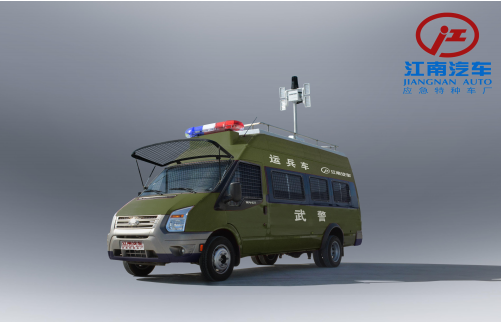

江特牌JDF5040XYBJ6 型运兵车,由江铃福特新世代全顺JX6651T-N6 型底盘、车顶设备平台、倒伏式升降照明系统、随身装备存放柜、其他附属设施等组成。整车改装后载荷分配均匀,质心位置和稳定性计算精确, 内部空间布局合理,能满足操作人员的使用要求。
2.3、车顶设备平台
江特牌JDF5040XYBJ6 型运兵车车顶设备平台,采用铝合金型材骨架结构,设备平台采用铝合金蒙皮,与车身造型过渡自然,专用减震垫与车顶加强骨架多点弹性连接,既保障了车顶平台安装设备的承载可靠性,又最大限度控制了整车质心高度与车顶负荷,有效保障车辆行驶安全性。
2.4、倒伏式升降照明系统
车顶设备平台中部设计有 1 个倒伏式升降照明系统(选配),具备俯卧式电动升降杆(高度 1.2m),由车内控制,可 360°旋转全向照明,光通量不小于 2500LM,俯角大于 15°,仰角大于 45°。(升降照明系统还可选配加装全景摄像装置)
倒伏式升降强光照明灯主要技术参数:
灯具工作电压:DC10V—DC30V 灯具功率:4×75W
光通量:22600lm 水平旋转角度:0°至 380°±20° 垂直旋转角度:0 至 300°±10° 灯具灯光形式:泛光
灯具尺寸:1000 长×700 宽×350 高(倒伏平卧)
灯具光源类型:LED 灯具防护:铝合金,IP67 防护灯具倒伏:朝前倒伏,灯具面倒伏后朝下
控制方式:有线和无线控制 遥控距离:≥30 米
升降高度:1.2m,重量 28 Kg 使用环境温度: -30℃~60℃ 4.3、随身装备存放柜

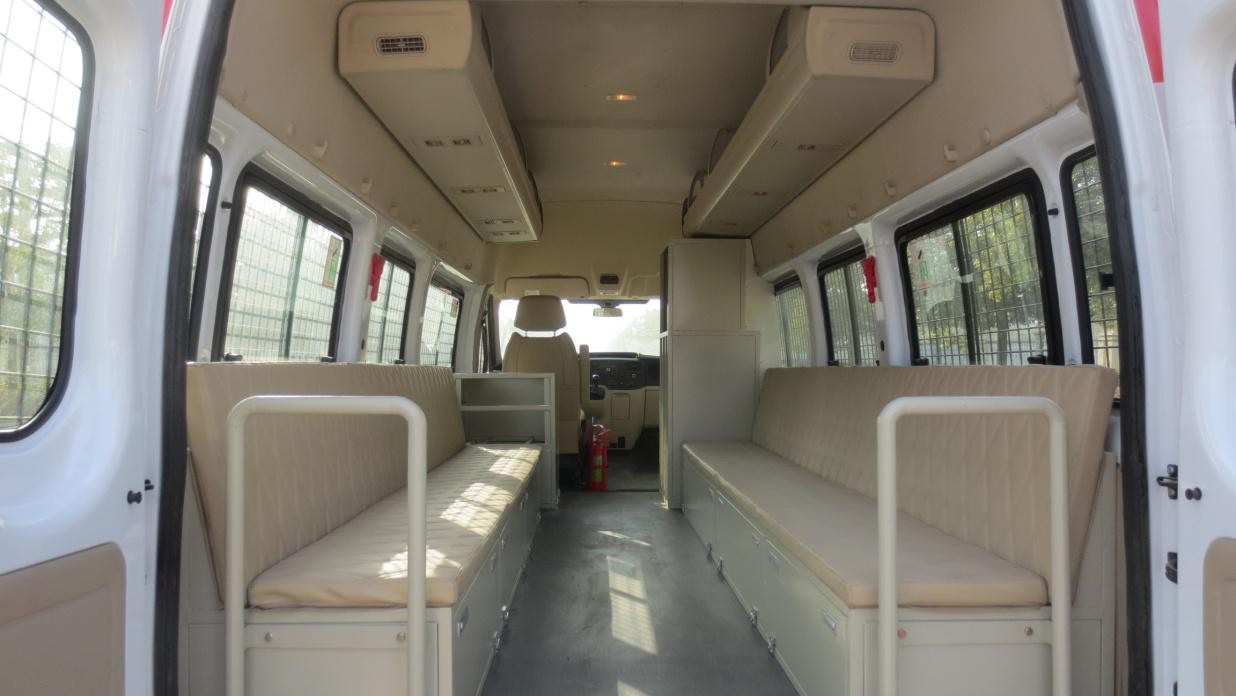

采用铝合金型材装配结构,通过锚式连接销紧固,铝合金花纹板蒙皮, 器材架分层设计符合随身装备存放特点和人机工程要求,结构坚固耐用重量轻巧。器材架每层隔板的内外边梁上都设计有卧式拉环,可将器材或专用工具采用可调紧固带绑定,车辆行驶中不会发生窜动移位及异响。
2.5、其他附属设施
为使运兵车更好发挥应急保障作用,我们根据多年的一站式解决方案经验,配备了下列便捷的实用设施:
倒车后视系统:车辆专用倒车后视系统一套,具备雷达测距报警功能, 便于停车监控和倒车安全;
制式标识:按照用户单位的制式标准,配备相关的警示灯、标志图案, 整车辨识度更高;
伸缩式挂梯:为便于用户车顶设备检修维护、登高瞭望等需要,随车还可选配铝合金材质的伸缩式挂梯,体积小重量轻便与收纳。
主要配置及设备清单
序号 |
设备名称 |
主要型号、材质或结构功能 |
数量 |
1 |
系统车辆平台 |
江铃全顺牌 JX6651T-N6 客车底盘,选装倒车后视系统 |
1 台 |
2 |
车内底板改制 |
湖北江南定制,防水竹纤维板打底,上面敷设铝合金花纹板 |
1 台 |
3 |
车顶设备平台 |
湖北江南定制,铝合金骨架,不锈钢护栏 |
1 套 |
4 |
车顶平台弹性连接 |
湖北江南定制,车顶内梁加强,8 点弹性连接锁紧 |
1 套 |
5 |
车顶平台护栏 |
湖北江南定制,不锈钢材质,预留频闪警示灯安装板 |
1 套 |
6 |
车窗防护网、保险杠 |
湖北江南定制,可拆卸结构,表面涂塑工艺处理 |
1 套 |
7 |
倒伏式升降照明灯 |
DC12V,4×75W,可选无线控制,遥控距离 30 米,升降高度 1.2m |
1 套 |
8 |

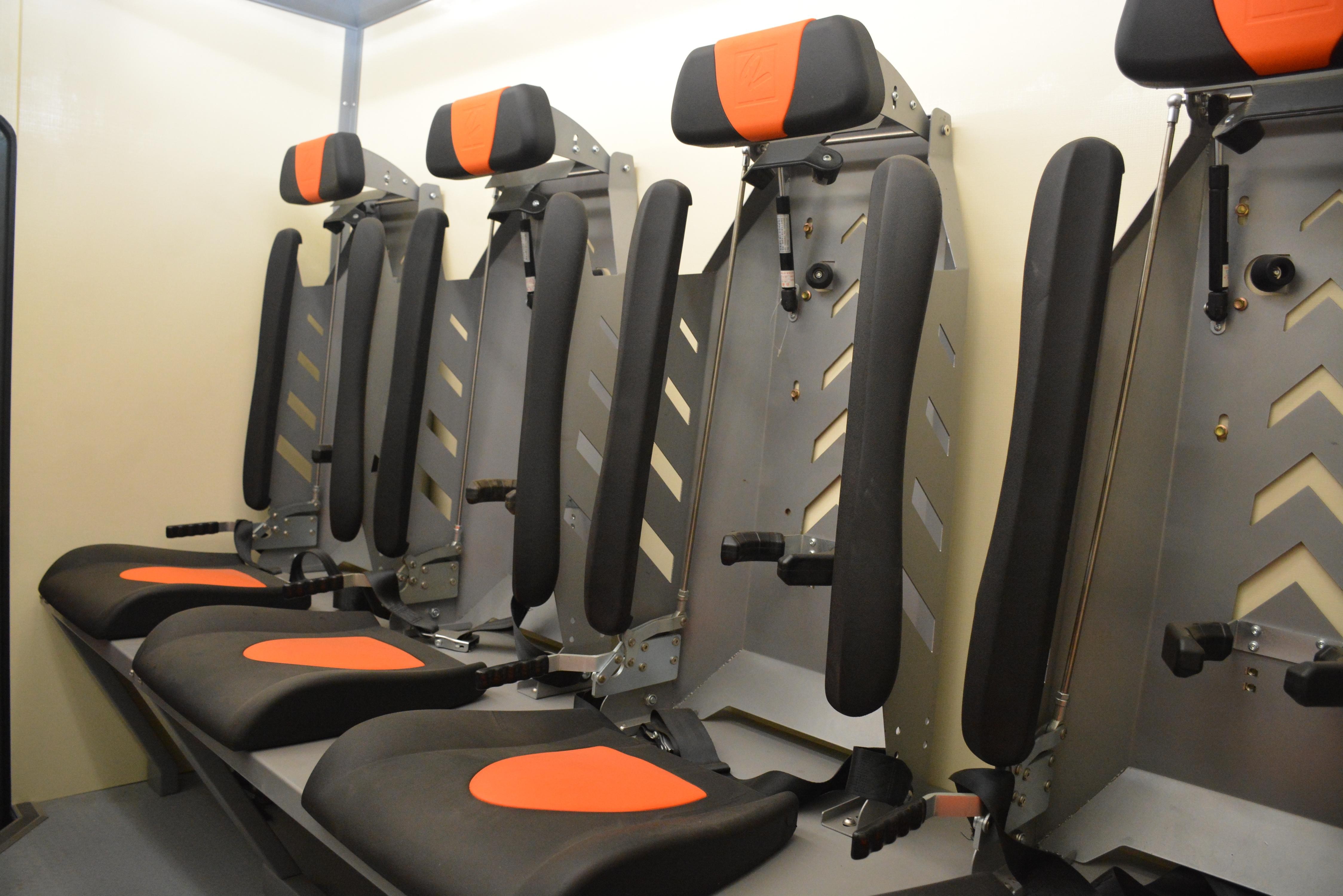

专用空呼座椅 |
选装配置,消防员专用空气呼吸器及座椅 |
10 套 |
9 |
左/右侧器材柜 |
湖北江南定制,铝合金材质四层级,铝合金碎花纹板蒙皮 |
1 套 |
10 |
器材锁定装置 |
湖北江南定制,内外不锈钢卧环,配可调紧固带 |
1 套 |
11 |
整车辅料耗品 |
含整车装配用标准件、五金件、锚式连接销、粘胶、标识等耗品 |
1 套 |
